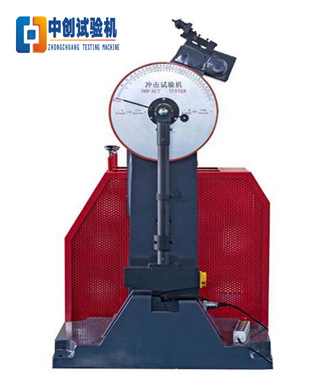

全自動衝擊試驗機

作者:濟南茄子视频涉黄APP試驗機 時間:2021-04-30 11:27 瀏覽:

產品概述

全自動衝擊試驗機用於測定金屬材料在動負荷下抵抗衝擊的性能,以便判斷材料在動負荷下的性質。利用擺錘衝擊前位能與衝擊後所剩餘位能之差在度盤上顯示出來的方式,得到試樣的吸收功。適用於衝擊韌性較大的黑色金屬,如鋼鐵及其合金。

全自動衝擊試驗機配有電腦和打印機,具有雙顯功能。本機采用PLC自動控製和測量,並根據旋編測出的衝斷試樣後擺錘的反揚角進行運算,自動顯示反揚角β值和擺錘對試樣所做的吸收功,及衝擊韌性ak值,並可通過電腦和專用數據處理與控製軟件進行數據編輯和生成試驗報告,亦可儲存和打印試驗數據、三次試驗的平均功、及試驗時間和序號等內容,還可實現數據遠程傳輸。

全自動衝擊試驗機主體采用鑄鋼材料,使其在整個試驗過程中剛性穩定,抗衝擊能力強,不易變形,試驗結果準確,使用年限長。采用大扭力離合器和大功率電機,使其在取擺及放擺時更加平穩無振動。

國家標準

GB/T 3808-2002《擺錘式衝擊試驗機的檢驗》

GB/T 229-2007《金屬材料夏比擺錘試驗方法》

JJG 145-2007《擺錘式衝擊試驗機檢定規程》

美標、歐標ASTM E23,EN 10045,ISO 148,ISO 83

技術規格

規格型號 JBW-300Z JBW-500Z

衝擊能量 150J、300J 250J、500J

顯示方式 微機屏顯

擺錘預揚角 150°

擺軸中心至衝擊點距離 750mm 800mm

衝擊速度 5.2m/s 5.4 m/s

試樣支座跨距 40mm

鉗口圓角 R1-1.5mm

衝擊刀刃圓角 R2-2.5mm、R8mm

角度準確性

0.1° 0.1°

試樣規格 10×10×55mm

試樣盒容量 10個

送樣對中方式 自動

電源 380V/50Hz/5A

結構簡介

全自動衝擊試驗機的主要組成部分有:主機、送料機構、定位機構、電控箱、微機等。

1.主機:由機身、傳動機構、掛脫擺機構、指示機構、擺錘、自動揚擺訊號裝置等組成。

1)機械掛脫擺部分:

“取擺”按鈕後,擺錘揚起掛好,保險銷伸出。按“自動送料”按鈕,試驗機將實現:送樣→定位→夾緊→試樣到位,接著按“退銷”按鈕,然後按“衝擊”即進行一次衝擊試驗,衝斷試樣後擺錘自動揚擺掛起,保險銷自動伸出,準備做下一次衝擊試驗。

2)指示機構:

指示機構的作用是將試驗時試樣吸收功顯示出來,由標度盤、指針、撥針等組成。本機為微機控製,含有兩套讀數係統,試驗結果同時在電腦上顯示。

3)擺錘部分:

擺錘是由擺體、刀刃、擺杆、接頭、插頭、掛鉤等零件組成。為方便用戶更換不同能量等級的擺錘,隨機帶有拆卸器。

 全自動衝擊試驗機
